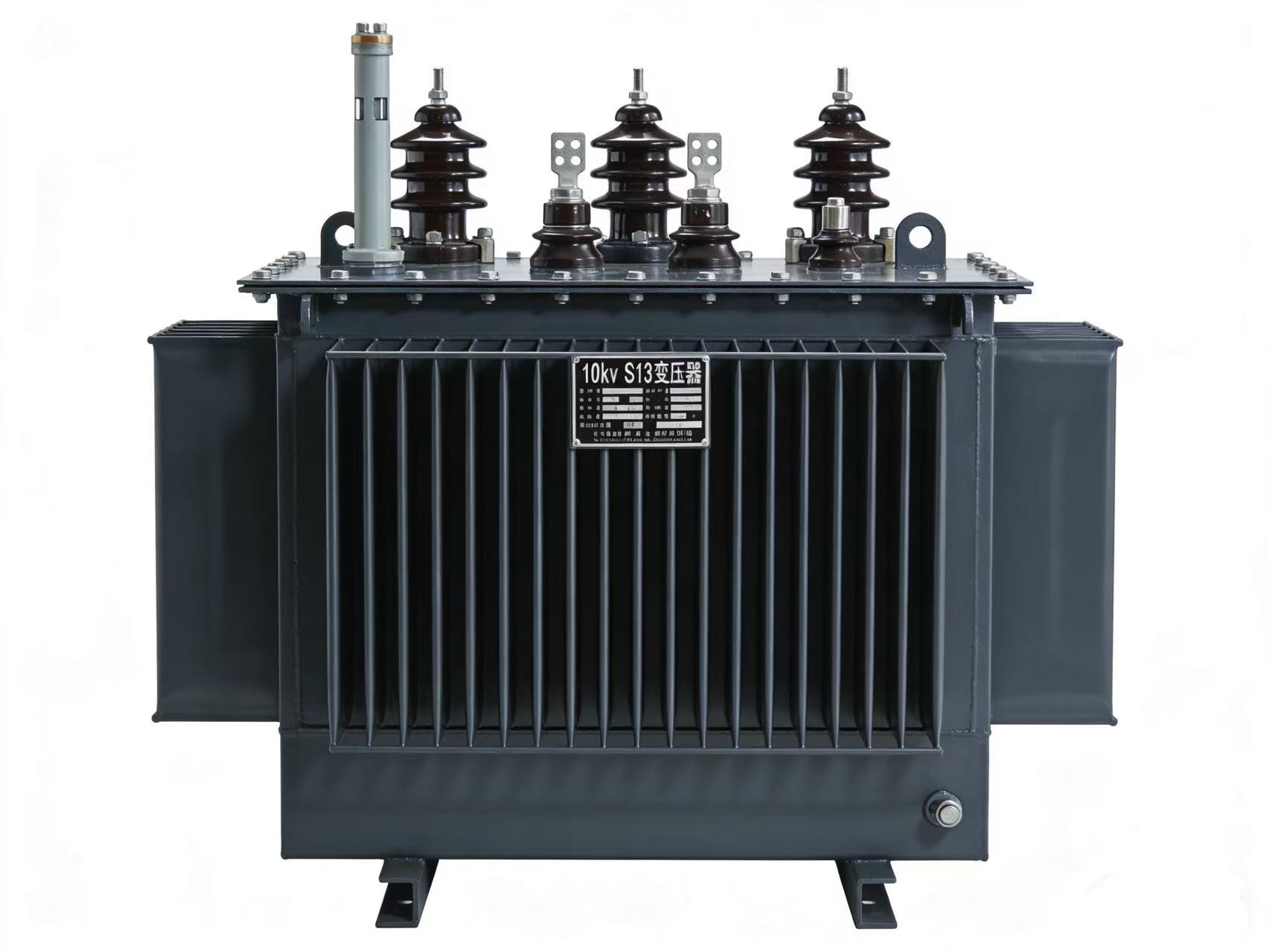

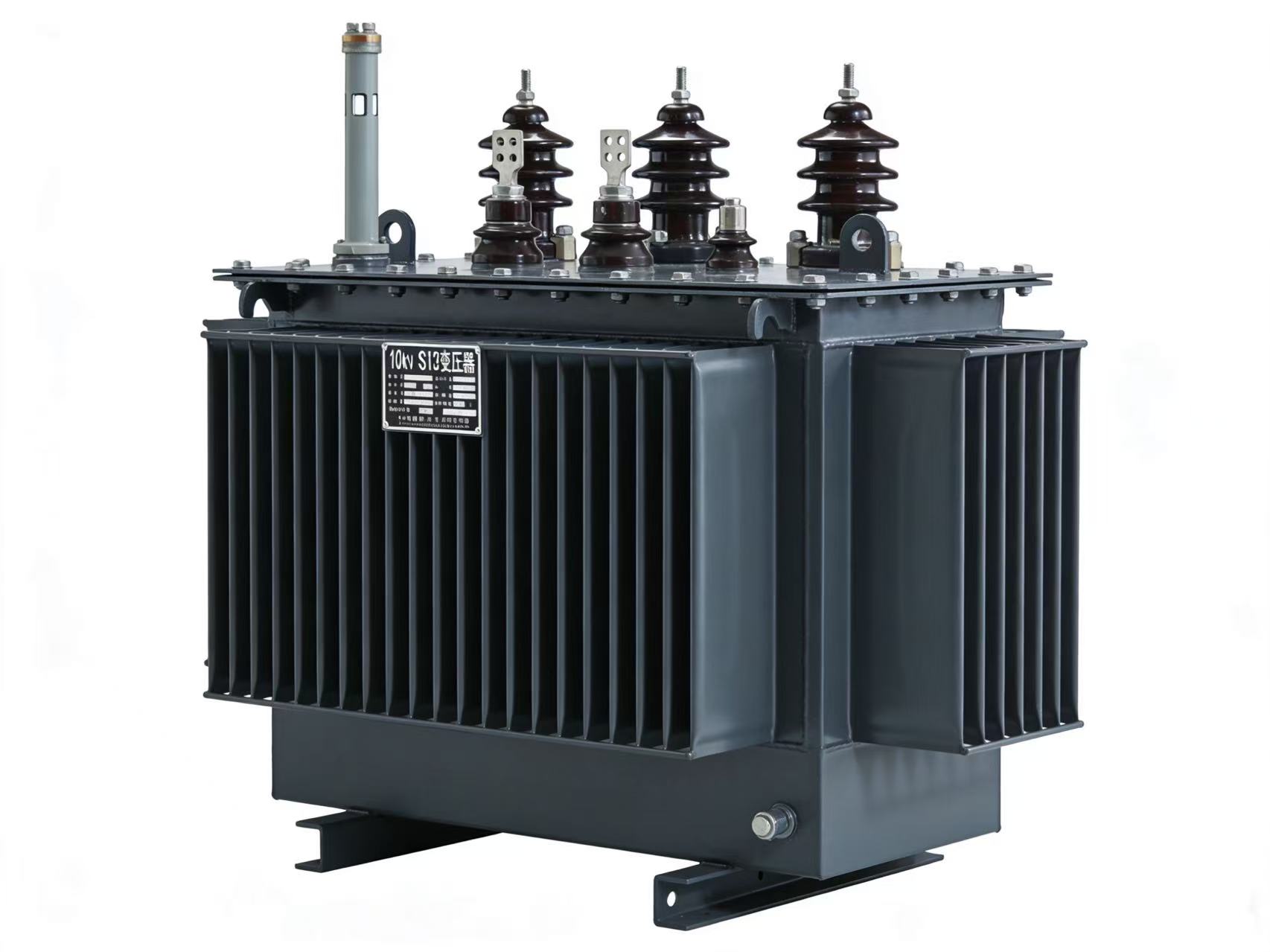

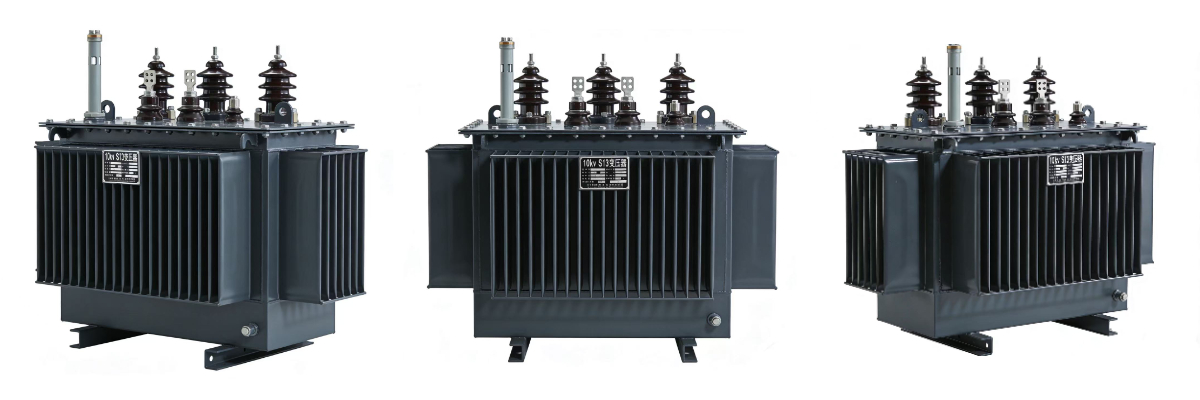

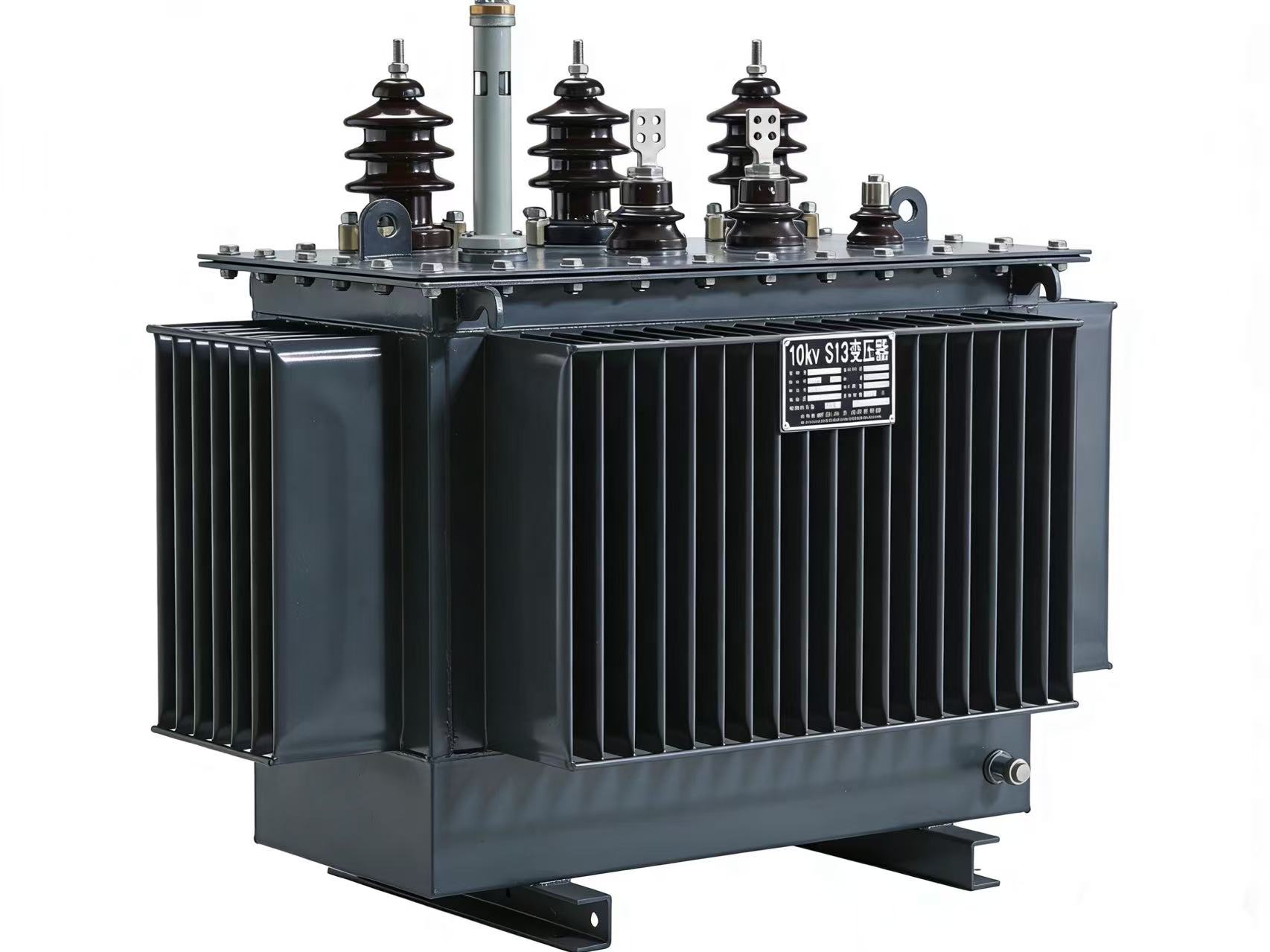

密閉型油入変圧器
10kV S13油入変圧器の製品上の利点
• 損失が少ない：S11よりもエネルギー効率が高く、無負荷損失が大幅に低減され、長期的な電力節約につながる。
・騒音が少ない：静かに動作するため、住宅地、学校、病院などに適しています。
・完全密閉構造：メンテナンスフリー、オイル漏れなし、長寿命
・優れた短絡耐性：安定した動作と高い信頼性
・エネルギー効率の向上：国家レベルのエネルギー効率基準に準拠し、電力網変革の第一選択肢となる。
I. 製品紹介
10kV S13シリーズ油入配電変圧器は、中国国家エネルギー効率基準クラスIに適合する次世代高効率省エネ変圧器です。配電ネットワークにおける業界をリードするソリューションとして、卓越した省エネルギー性能と高い動作信頼性を実現しています。高透磁率配向ケイ素鋼板、完全密閉構造、最適化されたコア製造プロセスを採用することで、S9、S10、S11モデルと比較して、エネルギー損失の低減、騒音レベルの低減、耐用年数の延長を実現しています。10kV配電システムに広く採用されており、特に厳しいエネルギー効率、静音運転、安全基準への準拠が求められる電源供給用途に最適です。
2. 技術仕様（カスタマイズ可能）
• 定格電圧：10kV ±2×2.5% / 0.4kV • 定格周波数：50Hz • 接続グループ：Dyn11 • 冷却方式：ONAN油浸式自己冷却 • 定格容量：30kVA～2500kVA • インピーダンス電圧：4% • 絶縁クラス：A種 • 保護構造：完全密閉型波形オイルタンク • 動作環境温度：-25℃～+40℃
3．主な特徴
1. ティア1のエネルギー効率と超低損失：無負荷損失はS11規格をはるかに下回り、大幅な省エネルギーを実現します。長期運転により電気料金を大幅に削減し、迅速な投資回収を保証します。
2. 極めて低い動作音：鉄心は多段ジョイントと最適化された磁気回路設計を採用しており、振動を最小限に抑え、騒音レベルを低く抑え、住宅地、学校、病院などの環境における静音性の要件を満たしています。
3. 完全密閉型でメンテナンスフリーの設計では、変圧器油を空気から隔離する波形オイルタンク構造を採用し、酸化や吸湿を効果的に防止することで、コアの持ち上げや定期的なメンテナンスの必要性を排除しています。
4. 堅牢なコイル構造と安定した絶縁性能により、強力な短絡耐性を示し、系統サージや負荷変動に耐え、安全で信頼性の高い動作を保証します。
5. 合理的な放熱設計、耐腐食性、耐候性により長寿命を実現し、20年以上の総合寿命と低い故障率を達成します。
6. コンパクトな構造で設置が容易。小型軽量で、屋外プラットフォーム、配電室、ボックス型変電所など、さまざまな設置シナリオに適しています。
4. アプリケーションシナリオ
• 都市部および農村部の電力網の新規建設および省エネ改修 • 住宅地、学校、病院、オフィスビル、商業施設 • 工場、鉱山、工業団地などの産業施設への継続的な電力供給 • 都市インフラ、水利事業、輸送システム、通信ネットワークへの電力供給 • ボックス型変電所、太陽光発電/風力発電施設、仮設建設電力供給
