耐久性のある金属密閉開閉装置

I. 製品概要

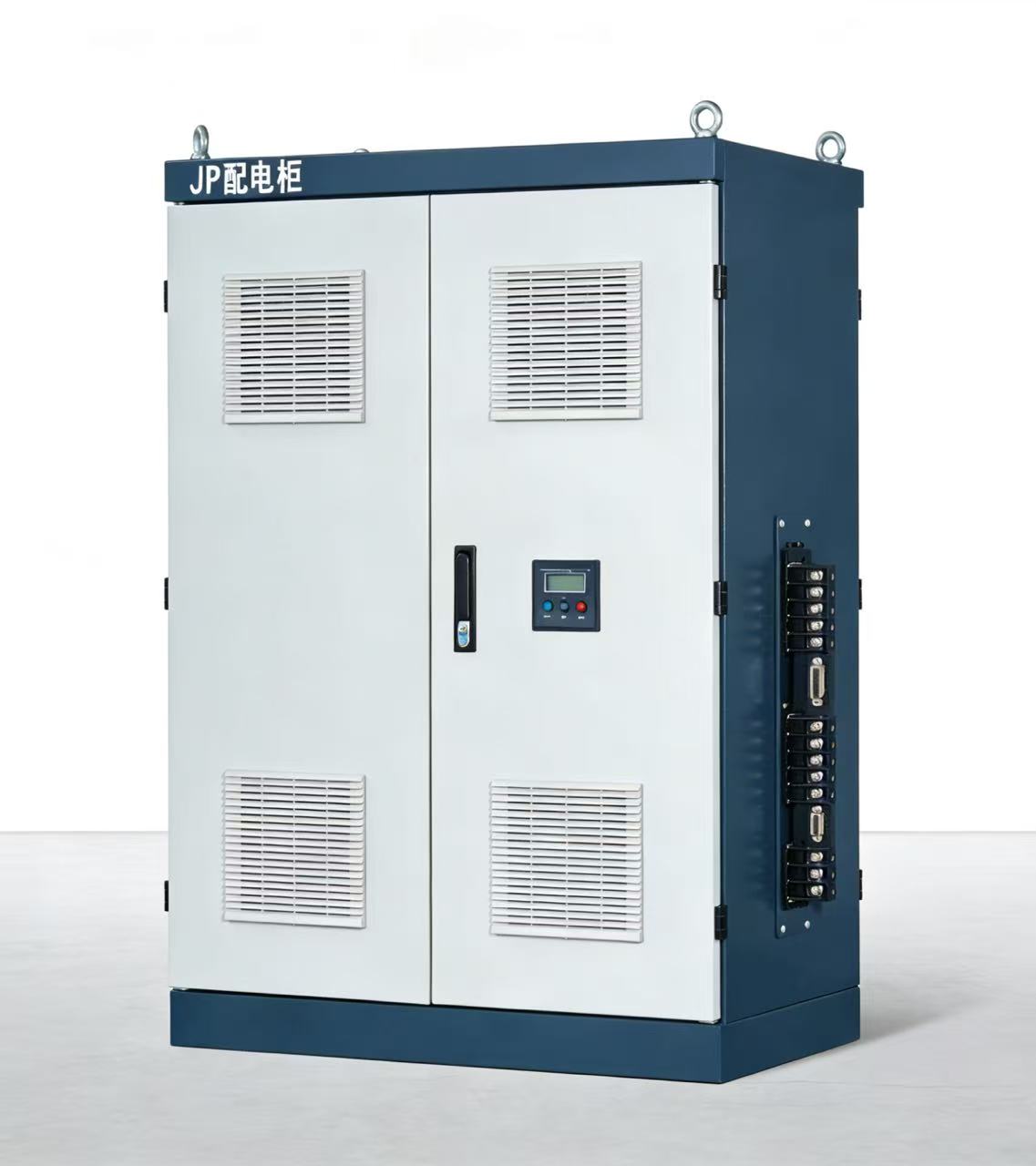

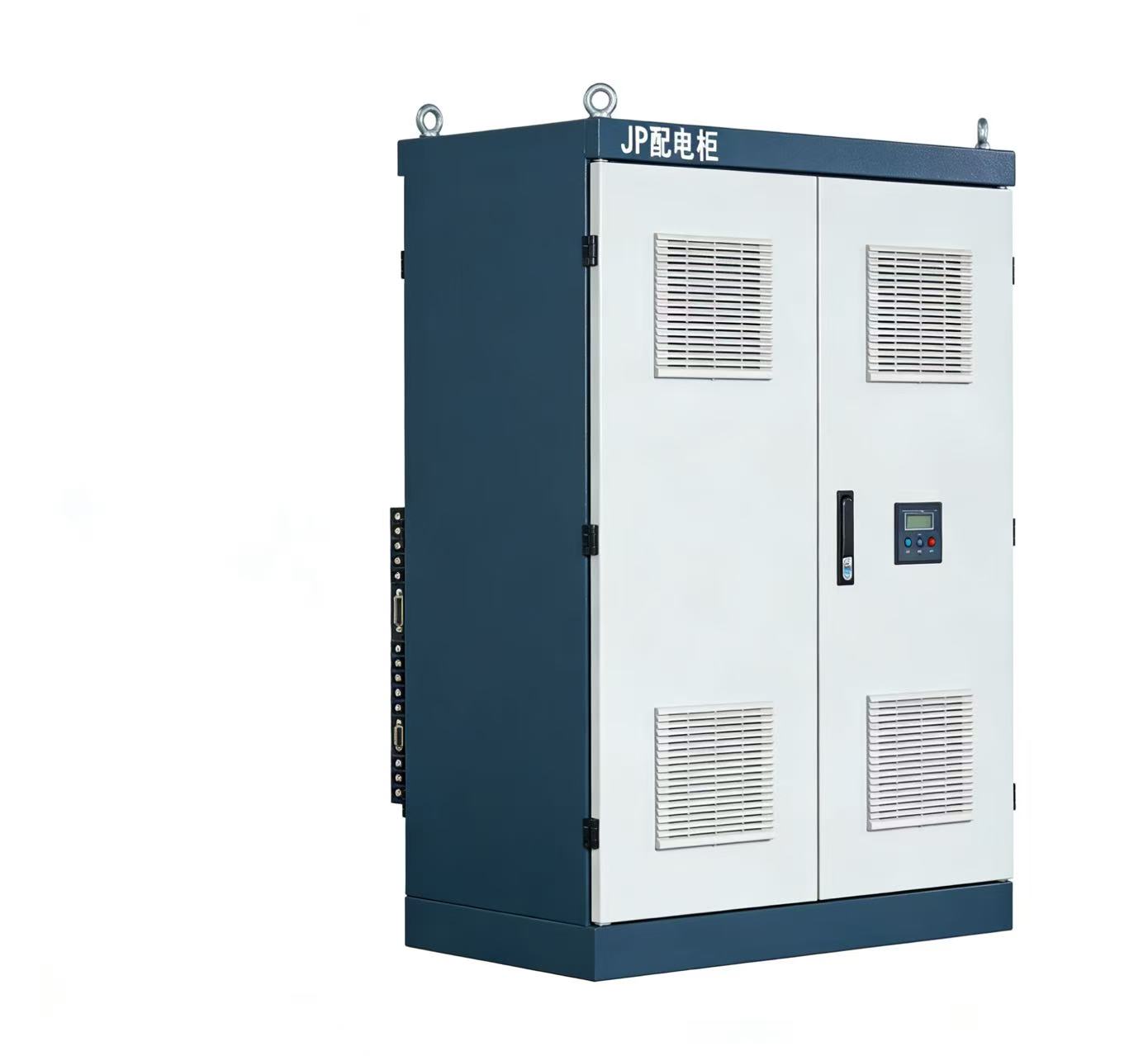

JP統合配電盤（以下、JPキャビネット）は、10kV/0.4kV配電変電所向けに特別に設計された屋外設置型の統合配電装置です。低圧配電、無効電力補償、電力計測、安全保護、インテリジェント監視の5つの主要機能を統合しており、追加の補助機器は不要です。1台のキャビネットで、変電所エリアの配電、エネルギー消費の最適化、安全保護、遠隔管理をすべて完了できます。都市部および農村部の電力網、農村ネットワークの変革、インテリジェント変電所エリアの構築における中核的な支援機器です。

本製品は、GB 7251.1-2013「低圧開閉装置及び制御装置－第1部：型式試験済み及び部分型式試験済み組立品」、DL/T 5222-2019「導体及び電気機器の選定及び設計に関する技術規則」、国家電網公司の「農村電力網変電所の標準化建設規程」など、国家規格、産業規格、電力網規格に厳密に準拠して設計、製造、検査されています。国家電網公司及び中国南方電網公司の変電所建設要件に完全に準拠しており、製品性能の適合性、動作の信頼性、設置の容易性を保証します。

JPキャビネットは屋外専用の密閉構造を採用しており、防雨、防塵、防錆、耐腐食、外部損傷防止といった優れた特性を備えています。高温、低温、高湿度、粉塵、強い紫外線など、様々な過酷な屋外環境にも適応可能です。農村ネットワークの変革、都市と農村を結ぶ変電所、工業団地、新農村建設、太陽光発電所／風力発電所、農業灌漑、農場、街路灯の配電など、幅広い用途で活用されています。変電所の標準化、インテリジェント化、省エネ運用を実現するための重要な機器です。

製品の核となるポジショニング：「統合、インテリジェンス、屋外化、利便性」を核として、変電所設備の配置を簡素化し、建設および運用・保守コストを削減し、電力供給の品質と安全性を向上させ、スマートグリッドの発展ニーズに対応し、低圧変電所向けにワンストップの配電ソリューションを提供します。

II. 中核構造および詳細機能

（１）キャビネット構造：屋外専用、頑丈で耐久性あり

材質と製造技術：キャビネット本体は、1.5～2.0mmの高品質冷間圧延鋼板または304ステンレス鋼（オプション）を使用し、CNC曲げ加工、精密溶接、モジュール組立によって製造されています。高い機械的強度を持ち、屋外の風荷重、積雪荷重、軽微な外部衝撃に耐え、変形や錆びにくい構造です。表面は「酸洗→リン酸塩処理→静電塗装」の3段階の精密処理が施されています。塗装層には、屋外専用の耐候性粉体塗料を使用しており、密着性、耐紫外線性、耐高温・耐低温性、耐腐食性に優れています。屋外の太陽光、雨、埃、油汚れによる浸食を効果的に防ぎ、15年以上の耐用年数を誇ります。

屋外での密閉保護：完全密閉構造を採用し、扉は本体にぴったりと密着し、特殊な耐候性シーリングストリップを備えています。保護等級はIP54以上（必要に応じてIP65にアップグレード可能）で、防雨、防塵、異物侵入防止、防蚊を効果的に実現し、過酷な屋外環境下でも内部部品の長期安定動作を保証します。キャビネット底部には排水穴が設けられており、キャビネット内部の結露を適時に排出することで、部品が湿気で損傷するのを防ぎます。

盗難防止・外部からの衝撃に対する設計：屋外専用の頑丈な構造の盗難防止ドアロックを採用し、専門家以外の者が開けて内部部品を盗むことを効果的に防止します。キャビネットの角は丸みを帯びており、鋭利な角で人を傷つけるのを防ぎ、構造的な安定性を高めています。オプションで、外部からの損傷を防ぐために、遠隔地や屋外の無人環境に適した、破壊防止・こじ開け防止補強板もご用意しています。

柔軟な設置方法：さまざまな駅の状況に対応できるよう、3つの設置方法がサポートされています。

ポール取り付け型：電柱に直接固定できるため、地面のスペースを占有する必要がなく、土地が狭く、変電所が点在する農村部のネットワーク環境に適しています。

壁掛けタイプ：壁や変圧器ラックに固定でき、設置が簡単で省スペースです。

床置き型：地面の基礎の上に設置され、大きな負荷や多くの部品を扱う駅に適しており、将来のメンテナンスや拡張が容易です。

キャビネットのサイズとレイアウト：標準キャビネットサイズは、ステーションの負荷やコンポーネント構成に応じてカスタマイズ可能です。標準サイズ（高さ×幅×奥行）は1200×800×600mm、1500×1000×800mmなど、様々なステーションスペースに対応します。キャビネット内部は、明確なレイアウトによる階層化・ゾーン分け設計を採用し、操作、メンテナンス、配線作業を容易にします。

（２）内部ゾーニング：科学的かつ合理的、安全かつ便利

キャビネットは厳密に5つの独立した機能エリアに分割されており、各エリアは金属製の仕切りで区切られ、互いに干渉することはありません。これにより、運用上の安全性が確保されるだけでなく、ゾーンごとのメンテナンスも容易になり、標準化された駅舎建設の要件を満たします。

受電線室：キャビネットの上部または側面に位置し、変圧器の低電圧側の出力ケーブルを接続するために使用されます。受電線遮断器と遮断スイッチを備え、電源の供給と完全な制御を実現します。受電線端子には、接触抵抗が低く、電流容量の大きい大電流銅端子が使用されており、さまざまな断面積のケーブルに対応できます。

計量室：独立した密閉設計で、多機能スマート電力計、変流器、端子台を備え、正確な電力計測（有効電力、無効電力、ピーク・バレー・フラット計測）を実現します。計量室には専用の観察窓があり、キャビネットの扉を開けることなくメーターデータを直接確認できます。また、電力系統の計測仕様に準拠した盗電防止機能も備えています。

コンデンサ補償室：インテリジェントコンデンサモジュール、リアクトル、補償コントローラが集中設置され、自動無効電力補償を行います。室内には十分な換気スペースが確保され、コンデンサモジュールの過熱による損傷を防ぎ、安定した補償効果を確保するために放熱装置が設置されています。

出力線室：キャビネット下部に位置し、複数の出力線遮断器、ヒューズ、漏電遮断器（RCD）を備え、各分岐負荷（照明、灌漑、住宅用電力、産業用負荷など）の分路制御と保護を実現します。出力線端子は標準化された配線で整然と配置されており、配線作業や故障時の対応が容易です。

インテリジェント制御室：インテリジェント監視端末、通信モジュール、保護リレー、表示灯などを統合し、機器の運転状況監視、遠隔制御、故障警報などの機能を実現します。制御室には液晶ディスプレイが装備されており、電圧、電流、力率、漏洩電流などの運転パラメータを直感的に表示できるため、操作が容易です。

（３）配線と放熱：標準的かつ合理的で、安定性を確保

配線仕様：キャビネット内部の配線には難燃性銅芯ケーブルを使用しています。電線径は定格電流に合わせて選定し、配線の相互干渉を防ぐため、しっかりと配線し整然と配置しています。すべての端子には、回線番号や使用方法などの明確な識別表示があり、日常点検、保守、故障調査が容易です。入力線と出力線の両方にケーブル固定クリップを取り付け、ケーブルの引っ張りや摩耗を防ぎ、配線の安全性を確保しています。

放熱設計：キャビネットは自然換気と強制放熱を組み合わせた方式を採用しています。キャビネットの扉と側面パネルには換気シャッター（ダストスクリーン付き）が装備されており、スムーズな空気循環を確保することで、運転中に内部部品から発生する熱を効果的に放散します。必要に応じて、コンデンサ補償室やインテリジェント制御室に放熱ファンを追加することで、過熱による部品の故障を防ぎ、機器の長期安定運転を保証します。

III．コア機能と応用価値

（１）コア機能（全シナリオ対応）

低圧配電機能：変電所の低圧配電の中核として、変圧器の低圧側における電力の配電と制御を実現します。受電室には主遮断器が、送電室には複数の分岐遮断器が設置されています。変電所の負荷需要に応じて、送電回路を柔軟に構成することで、各分岐負荷（住宅用電力、農業用灌漑、産業機器、街路灯など）に安全かつ安定的に電力を供給し、分路制御と分路保護を実現し、負荷管理を容易にします。

自動無効電力補償機能：インテリジェントなコンデンサ補償モジュール、リアクトル、および補償コントローラを搭載。最大の利点は、手動操作なしで、発電所の負荷力率の変化に応じてコンデンサモジュールを自動的に切り替えることができる点です。

負荷力率が設定値（例えば0.85）より低い場合、コントローラは自動的にコンデンサモジュールを挿入して無効電力を補償します。

負荷力率が設定値を超えると、過補償を防ぐためにコンデンサモジュールが自動的に遮断されます。

リアクトルは、高調波の抑制、コンデンサモジュールの保護、電源品質の向上、および線路損失の低減を目的として、オプションで装備することが可能です。

電力計測機能：計測室には、国家電網規格に準拠した多機能スマート電力計と変流器が設置されており、有効電力、無効電力、ピーク・バレー・フラット電力計測など、正確な電力計測を実現します。電圧、電流、電力、力率などの運転パラメータをリアルタイムで監視できます。計測データは通信モジュールを介して電力網監視プラットフォームにアップロードされ、遠隔での検針が可能となり、現場での手動検針が不要になり、検針効率が向上します。また、盗電防止設計により、計測精度を確保します。

包括的な安全保護機能：完全な保護コンポーネントを備え、ライン、設備、および人員を包括的に保護し、潜在的な安全上の危険を排除します。

過負荷保護：回線または機器に過負荷がかかると、回路ブレーカーが自動的に作動し、機器の焼損や回線の過熱を防ぎます。

短絡保護：回線で短絡が発生すると、遮断器が短絡電流を迅速に遮断し、短絡事故の拡大を防ぎます。

漏電保護：残留電流作動式保護装置（全体保護＋分岐保護）を搭載。回線または機器に漏電が発生すると、速やかに遮断して感電事故を防止し、人身の安全を確保します。

過電圧／低電圧保護：系統電圧が異常（高すぎる、または低すぎる）になった場合、保護リレーが作動して電源を遮断し、精密機器を保護します。

相欠相保護：三相負荷の場合、相欠相保護モジュールが搭載されており、相欠相運転によるモータやその他の機器の焼損を防ぎます。

雷保護：避雷器を装備しており、雷による過電圧ショックに効果的に抵抗し、内部部品や配線を保護します。

インテリジェント遠隔管理機能：インテリジェント監視端末および通信モジュール（4G、NB-IoT、RS485などの通信方式に対応）を統合しており、電力系統自動化システムへシームレスに接続することで、「四遠（遠隔測定・遠隔信号・遠隔制御・遠隔調整）」機能を実現します。同時に、本インテリジェント端末は故障記録およびデータ統計機能も備えており、運用・保守担当者が変電所の稼働状況を分析し、運用・保守計画を策定する作業を支援します。

遠隔測定：電圧、電流、電力、力率、電気エネルギー、漏洩電流、機器温度などの動作パラメータを遠隔で監視します。

遠隔信号送信：機器の動作状態（閉鎖、開放、故障）を遠隔で監視し、故障発生時には警報情報を自動的にアップロードします。

リモート制御：回路ブレーカーの開閉、コンデンサモジュールの切り替えをリモートで制御し、リモート操作とメンテナンスを実現します。

遠隔調整：負荷変動のニーズに合わせて、補償パラメータと保護しきい値を遠隔で調整します。

補助機能（オプション）：

温度・湿度制御：温度・湿度センサー、ヒーター、冷却ファンを搭載し、庫内の温度と湿度を自動的に調整することで、結露や過熱を防ぎます。

盗電防止機能：計量室は密閉設計であり、人為的な電気の盗難を防ぐために盗電防止端子が装備されています。

太陽光発電系統連系への対応：太陽光発電所の系統連系ニーズを満たすため、太陽光発電系統連系用の専用端子および保護部品を構成できます。

音声アラーム：故障が発生した際に音声アラームを発し、現場の担当者が迅速に故障箇所を特定できるようにします。

（２）応用価値

駅構内のレイアウトを簡素化し、建設コストを削減：5つの主要機能を統合することで、配電、補償、計測のための個別の機器を構成する必要がなくなり、機器の数と設置面積を削減し、現場での設置を簡素化し、建設期間を短縮し、駅の建設コストを大幅に削減します。

省エネルギーと損失削減、電力供給品質の向上：自動無効電力補償機能により、発電所の力率を0.95以上に高め、送電損失を10%～30%削減し、低電圧側の出力電圧を安定させ、電圧偏差を±2%以内に制御することで、ユーザーの電力使用に影響を与える電圧変動を回避します。

安全な運用を確保し、潜在的な安全上の危険を排除します。包括的な保護機能により、過負荷、短絡、漏電、落雷などの故障を効果的に防止し、感電事故や機器の損傷事故を排除し、屋外の無人シナリオに対応し、ステーションの安全レベルを向上させます。

インテリジェントな運用と保守により、運用・保守コストを削減します。遠隔検針、遠隔監視、および故障警報機能により、現場検査の労力投入を削減し、故障検出と処理時間を短縮し、運用・保守コストを削減し、「無人遠隔制御」ステーションを実現します。

高い汎用性で様々なシナリオに対応：屋外専用の密閉構造は、農村部の電力網、都市部の電力網、工業団地など、様々なシナリオに対応可能です。設置方法も柔軟で、ステーションのニーズに合わせて構成をカスタマイズできるため、高い汎用性を備えています。

規格に準拠し、承認も容易：国家、産業、電力網の規格に厳密に従って設計・製造されており、標準化された変電所建設の要件を満たし、電力部門や監督機関の承認を無事通過できるため、国家電網や中国南方電網の変電所建設プロジェクトに適しています。

IV．フルディメンション技術パラメータ（カスタマイズ可能）

パラメータカテゴリ｜コア仕様｜詳細説明

---|---|---

定格電圧｜交流0.4kV（三相4線式）｜10kV変圧器の低電圧側出力に対応し、低電圧配電網規格に準拠

定格周波数｜50Hz｜産業用周波数電力網規格に準拠し、様々な低電圧負荷に適しています

定格電流 | 100A、250A、400A、630A |さまざまなステーション負荷要件に対応し、より大きな電流仕様に合わせてカスタマイズ可能

補償容量 | 10kvar、20kvar、30kvar、40kvar | インテリジェントコンデンサモジュール、自動切り替え、補償容量は負荷に応じてカスタマイズ可能

補償精度｜力率≧0.95｜送電損失を効果的に低減し、電源品質を向上させることができます

保護等級 | IP54（標準）、IP65（オプション） | IP54：防雨、防塵、異物侵入防止；IP65：完全防塵、防滴

キャビネット材質｜冷間圧延鋼板／304ステンレス鋼｜厚さ1.5～2.0mm、表面酸洗・リン酸塩処理＋屋外耐候性塗装

インストール方法 |ポールマウント、壁掛け、床置き |さまざまなステーションのシナリオに適応し、設置が簡単

通信方式｜4G、NB-IoT、RS485（オプション）｜遠隔検針と遠隔監視をサポートし、配電網自動化システムにシームレスにアクセス可能

動作環境｜温度：-30℃～+60℃、湿度：95%以下（結露なし）、標高：2000m以下｜様々な過酷な屋外環境に適応し、高地や低温地域向けに強化構成をカスタマイズ可能

保護機能｜過負荷、短絡、漏電、過電圧、低電圧、相欠相、雷保護｜機器と人員の安全を確保するための包括的な保護

執行規格 | GB 7251.1-2013、DL/T 5222-2019 | 国家規格、産業規格、電力網規格に準拠し、型式試験および工場検査に合格。

耐用年数 | 15年以上 | 通常の運転と定期的なメンテナンスにより、耐用年数は15年以上になります。

V．主要製品の優位性（差別化ポイント・提案の要点）

（１）高度に統合されたワンストップソリューション

低電圧配電、無効電力補償、電力計測、安全保護、インテリジェント監視を統合し、1つのキャビネットで複数の機器を置き換えることで、変電所のレイアウトを簡素化し、機器の設置面積と設置作業量を削減し、変電所の建設コストと将来のメンテナンスコストを削減し、標準化された変電所建設のニーズに対応します。

（２）屋外特有の環境適応性の高さ

屋外耐候性素材と完全密閉構造を採用し、保護等級IP54以上を備えているため、高温・低温、湿気、腐食、粉塵、外部からの損傷に強く、-30℃～+60℃の過酷な屋外環境下でも追加の保護対策なしで長期間安定して動作するため、農村部の電力網や遠隔地の発電所など、屋外の無人環境に適しています。

（３）省エネルギーと損失削減、電力供給品質の向上

インテリジェントな自動無効電力補償機能は、負荷変動に応じてコンデンサモジュールを自動的に切り替えることで、力率を0.95以上に高め、送電損失を大幅に削減し、低電圧側の出力電圧を安定させ、電圧変動を回避し、電力供給品質を向上させ、ユーザーの電力ニーズを満たし、省エネルギーおよび損失削減政策に準拠します。

(4) 安全かつ信頼性の高い、包括的な保護

過負荷、短絡、漏電、過電圧、低電圧、欠相、雷保護など、包括的な保護機能を備えています。全体保護と分岐保護による漏電保護により、感電や機器故障といった潜在的な危険を排除します。計量室は密閉構造で電力盗難を防止し、キャビネットは盗難防止・こじ開け防止設計となっており、機器と電力の安全性を確保し、屋外の無人環境にも適しています。

（５）インテリジェントな運用とメンテナンス、効率的で便利

4G/NB-IoTリモート通信をサポートし、リモートメーター読み取り、リモート監視、リモート制御、および故障警報を実現し、現場検査の労力投入を削減し、故障検出と処理の時間を短縮し、「無人リモート制御」ステーションを実現し、運用保守コストを削減し、運用保守効率を向上させます。

（６）柔軟な設置、様々なシナリオへの適応

ポール設置、壁面設置、床置き設置の3種類の設置方法に対応しています。キャビネットのサイズは、発電所の負荷や設置状況に応じてカスタマイズ可能です。入出力ライン方式も柔軟で、農村電力網、都市電力網、工業団地、太陽光発電所、農業灌漑など、さまざまなシナリオに対応できる高い汎用性を備えています。

（７）規格に準拠しており、受け入れやすい

国家、産業、電力網の基準に厳密に準拠して設計・製造され、国家電網および中国南方電網の変電所の標準化された建設仕様に準拠し、3C認証、型式試験、工場検査に合格し、電力部門および監督機関の受入に合格し、さまざまな用途に対応できます。
