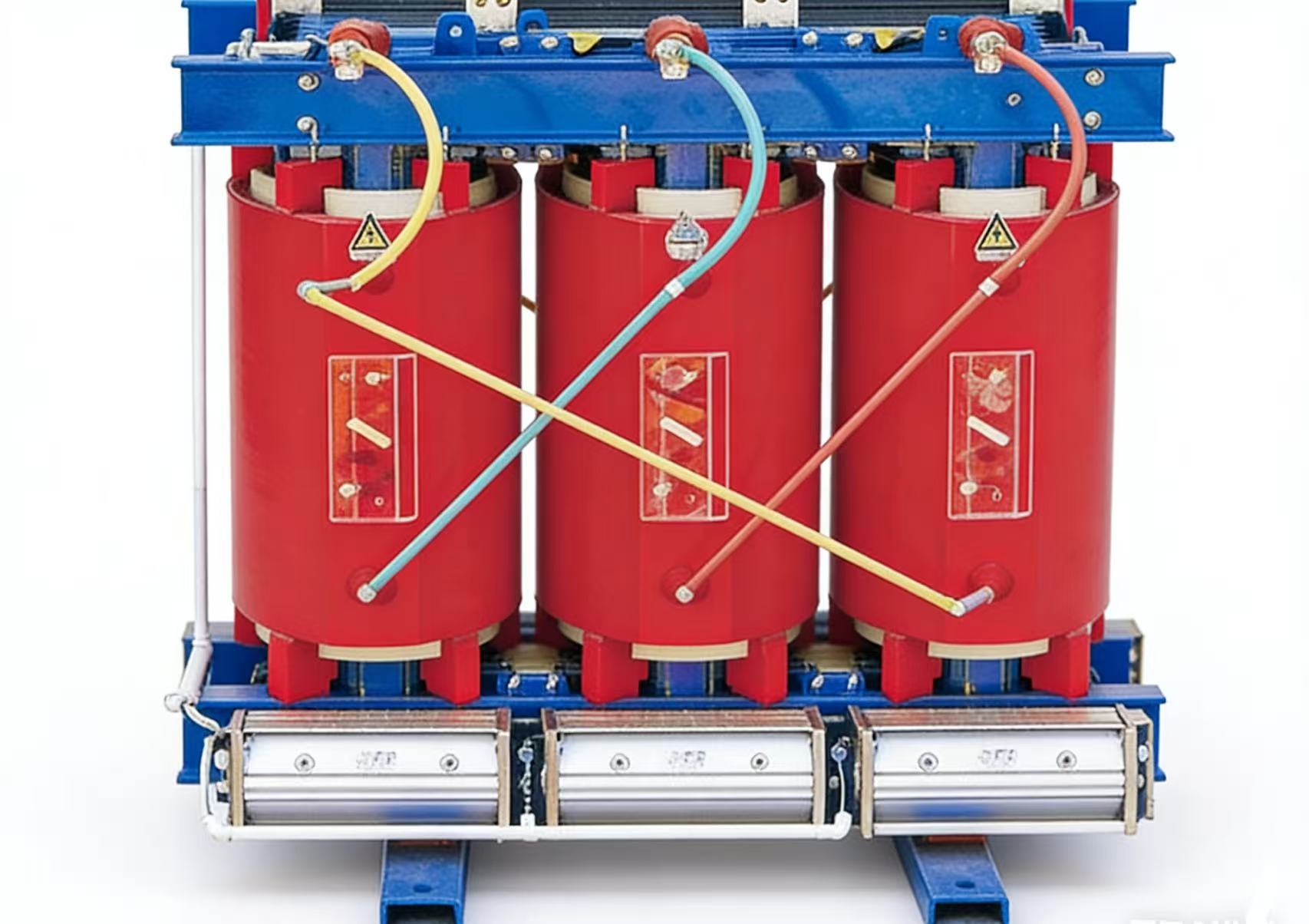

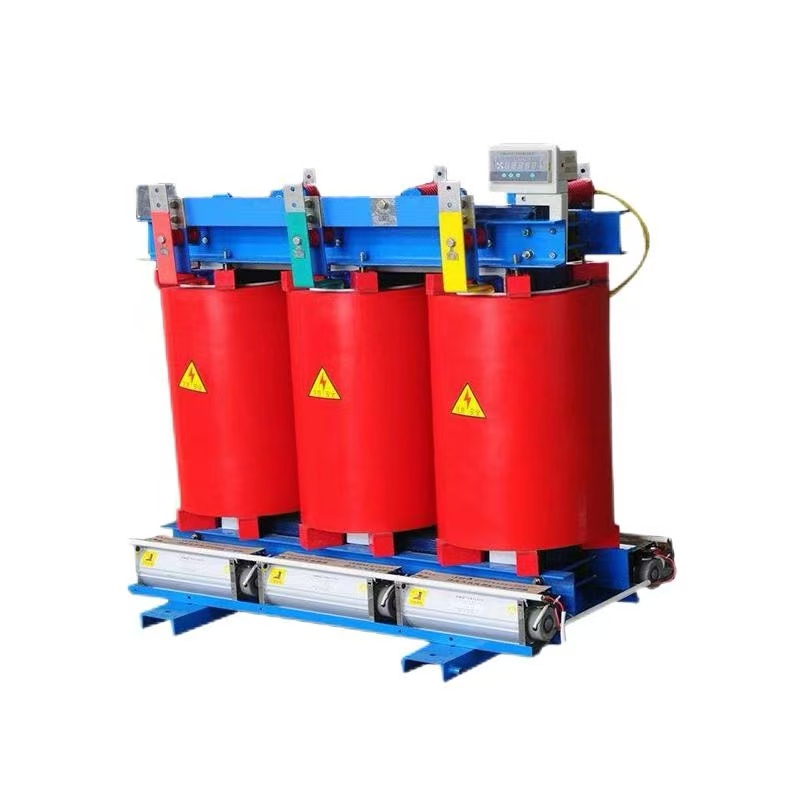

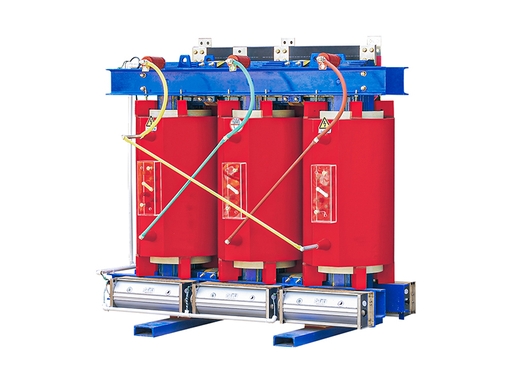

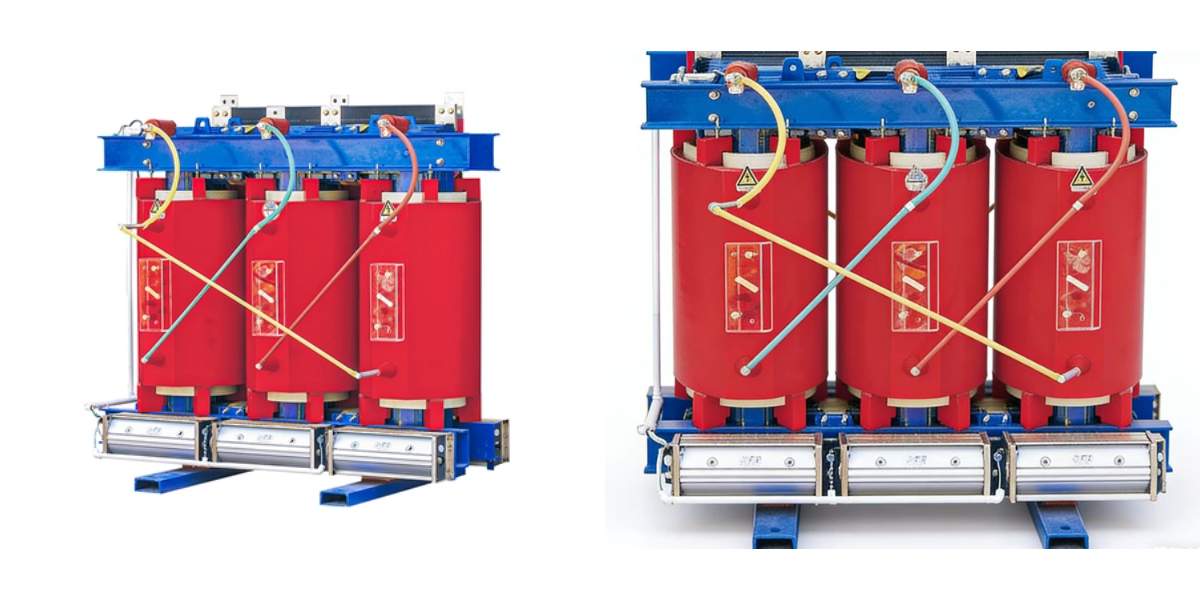

35kV SCB9 エポキシ樹脂鋳造乾式変圧器 – 製品紹介

I. 製品の定義と規格

SCB9という名称において：

• S: 三相

• C：鋳造樹脂断熱材

• B：箔巻き

• 9：設計シリーズ（タイプ9低損失性能）

• 35kV：定格高電圧

この変圧器は GB/T 10228 および IEC 60076 に準拠しています。

本製品は、F種絶縁（155℃）、完全密閉型真空エポキシ鋳造、無油性、難燃性、防爆構造を特長としています。騒音に敏感な場所、火災リスクの高い場所、環境的に敏感な場所において、従来の油入変圧器の理想的な代替品となります。

II．主要技術パラメータ（カスタマイズ可能）

III．構造設計上の特徴

• コア：

  高品質の冷間圧延高透磁率シリコン鋼、完全留め継ぎジョイント、非磁性結合ストラップで固定、表面はエポキシコーティング。

  無負荷損失、無負荷電流、および動作音を効果的に低減します。

• 巻線:

  高圧巻線は銅導体を使用し、低圧巻線は銅箔構造を採用している。

  ガラス繊維強化真空エポキシ鋳造、極めて低い部分放電、高い機械的強度、優れた短絡耐性、長期運転中のひび割れなし。

• 温度制御と監視：

  PT100センサー、過昇温警報、および遮断機能を備えた標準的なインテリジェント温度コントローラー。

  遠隔監視のためのSCADAシステムへの統合を可能にするオプションのRS485ポート。自動ファン制御。

• タンクと保護:

  保護等級を選択可能な冷間圧延鋼製筐体。

  屋内設置用または簡単な屋外設置用の保護グリルと雨よけカバーをご用意しています。




•


IV．コアパフォーマンス上の利点

• 安全で環境に優しい

  オイルフリー、漏れ防止、難燃性、防爆性、油汚染なし。

  オイルピットや防火ゾーンを使用せずに、ロードセンター（病院、空港、高層ビル、住宅地、化学ゾーン）に直接設置できます。

• 低損失・省エネルギー

  タイプ9の損失基準に準拠。最適化されたコアと巻線設計により、無負荷損失と負荷損失の両方を低減し、長期的な電気料金を大幅に削減します。

  エネルギー効率は、従来の乾式変圧器や油入変圧器を凌駕する。

• 耐候性・耐汚染性

  完全密閉構造：防湿性、防塵性、結露防止性、耐汚染性。

  高湿度地域、沿岸地域、大気汚染のひどい地域でも安定した動作を実現します。長時間停止後、再起動前に事前乾燥は不要です。

• 低騒音で安定した動作

  低騒音シリコン鋼板と構造的な騒音低減技術を採用。騒音レベルは概ね国の基準値以下。

  高い機械的強度により、グリッドへの衝撃や短絡電流に耐える。

• メンテナンス不要＆長寿命

  オイルによるメンテナンスは不要です。エポキシ構造は高い耐老化性を備えています。

  耐用年数：通常の使用条件下で20～30年。

V. 代表的な用途

• 電力網：35kV配電変電所、都市部・農村部送電網改修、工業・鉱業向け降圧変電所

• 主要な建物：ショッピングモール、地下鉄、空港、病院、データセンター

• 過酷な環境：高湿度の沿岸地域、化学工業地帯、可燃性・爆発性物質を取り扱う場所（鉱山、製油所）

• 騒音や環境に敏感な地域：住宅地、学校

VI. インストールおよび操作ガイドライン

• インストール:

  水平な基礎、良好な換気。換気のない密閉空間は避ける。

  端子をしっかりと締め付け、タップチェンジャーの位置が正しいことを確認してください。

• 定期メンテナンス：

  筐体とファンのフィルターは定期的に清掃してください。

  温度コントローラー、アラーム、保護機能を確認してください。オイル交換や補充は不要です。電気接続部と絶縁体の定期点検のみが必要です。

• テスト:

  試運転前試験：絶縁抵抗、変圧比、ベクトル群、直流抵抗、耐電圧。

  定期的な予防検査が推奨されます（例：5年ごと）。

VII．選択とカスタマイズに関する提案

• 容量：

  負荷率70～80％で選定し、将来の負荷増加に備えて10～20％の余裕を持たせる。

• 冷却：

  小型室内機には自然冷却（AN）が適しています。大容量または高温気候の場合は強制冷却（AF）が推奨されます。

• 保護等級:

  屋外や粉塵の多い環境では、IP30以上の等級が必要です。

• オプション機能：

  負荷時電圧調整、筐体ヒーター、除湿器、遠隔監視モジュール。
