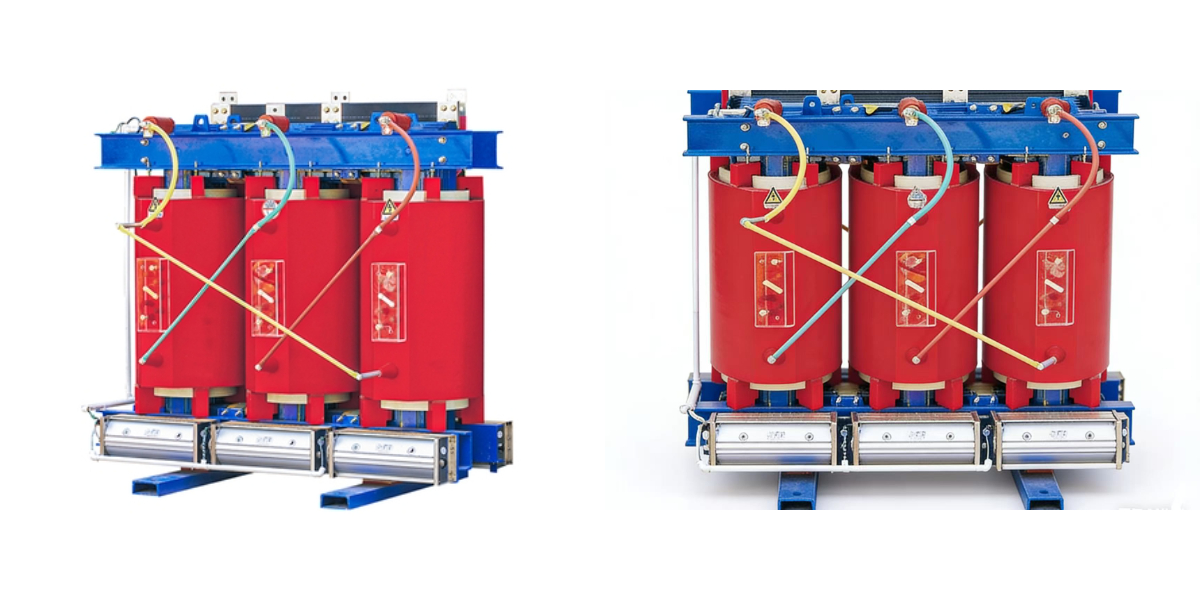

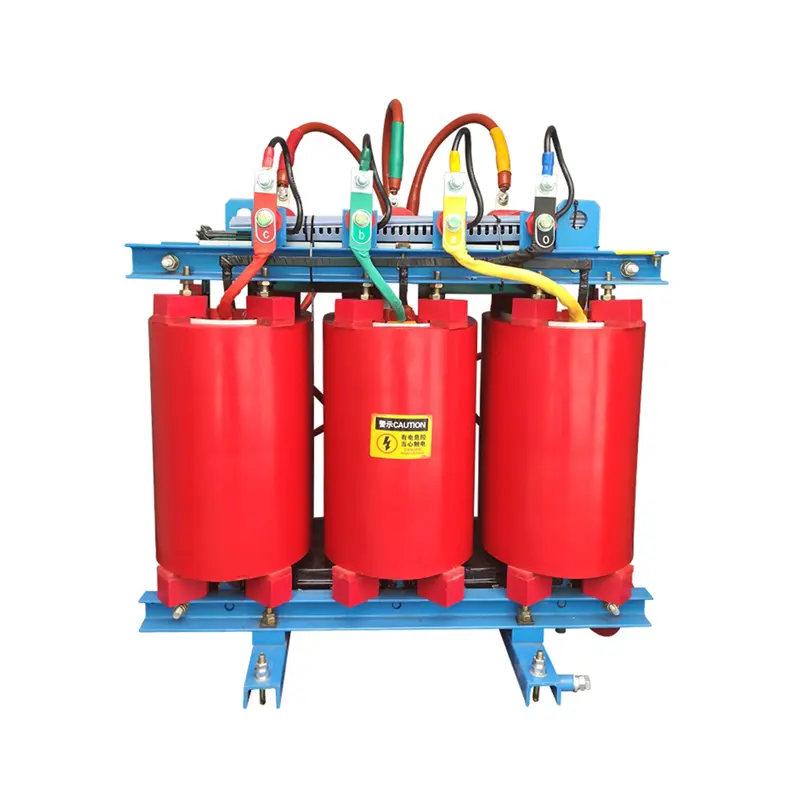

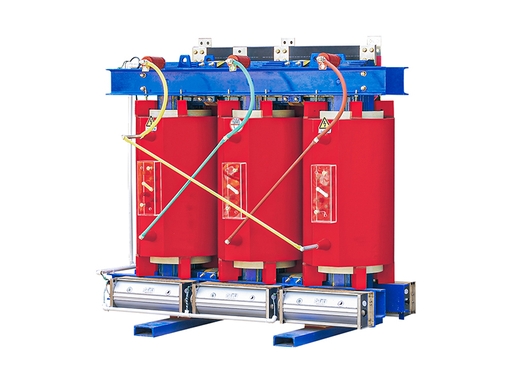

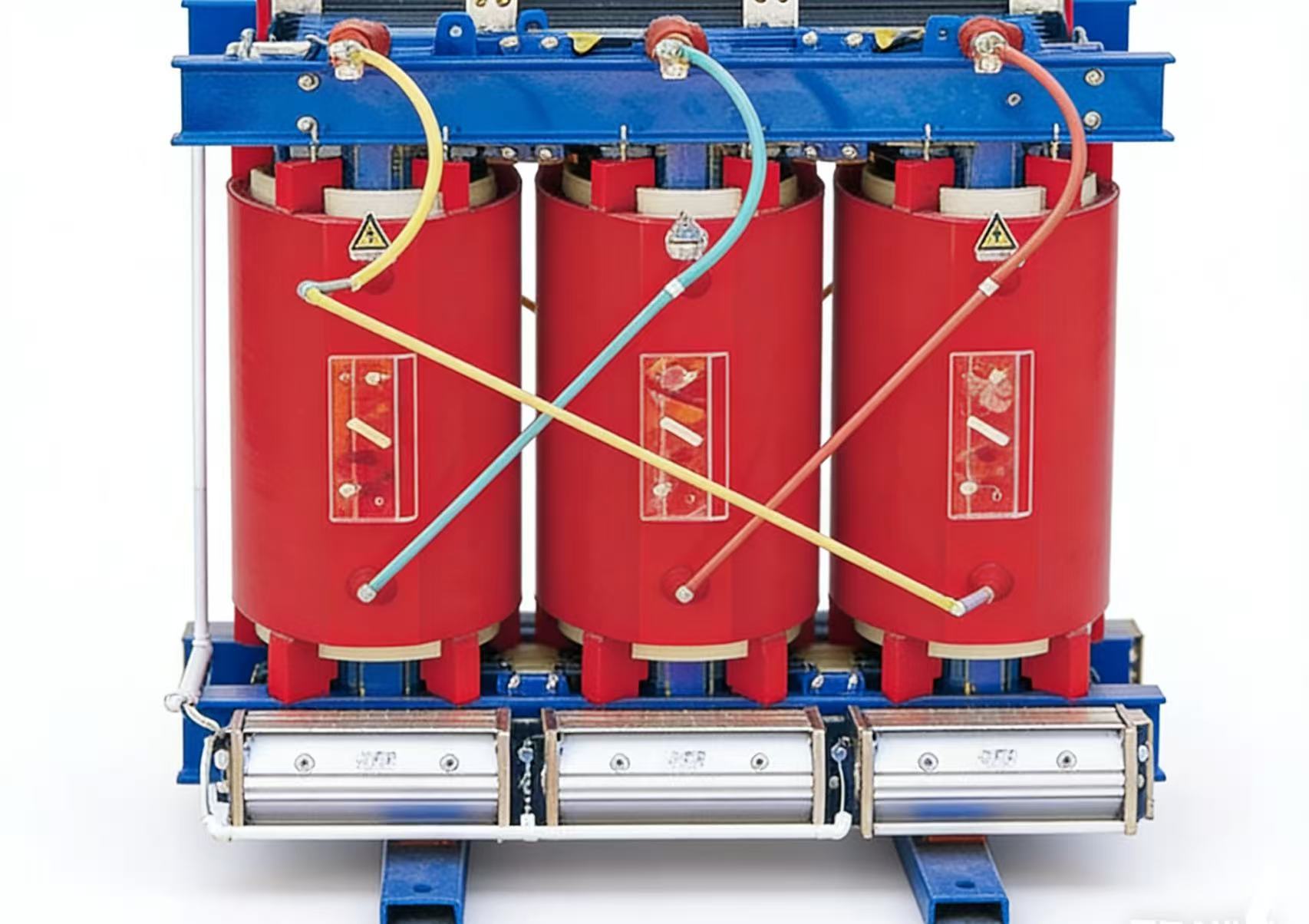

35kV SCB10 エポキシ樹脂鋳造乾式変圧器の製品詳細

I. 製品定義および適用規格

35kV SCB10エポキシ樹脂鋳造乾式変圧器は、タイプ10低損失規格に準拠して開発された省エネ型電力変圧器です。SCB9シリーズの改良版として、損失抑制、絶縁性能、運転安定性において総合的な改善を実現しています。

モデル内の記号の意味：

• S：三相変圧器。大規模な産業用および民生用三相配電に適しています。

• C：エポキシ樹脂鋳造断熱材。高難燃性、高耐熱性のエポキシ樹脂を真空鋳造および硬化によって製造する。

• B：優れた導電性と低損失を実現する箔巻き構造。

• 10：タイプ10低損失規格に対応する性能レベルコードで、SCB9と比較して損失が大幅に最適化されています。

本製品は、国内および国際規格に準拠しています。

GB/T 10228-2015、GB 1094.11-2013、IEC 60076シリーズ。

絶縁クラス：クラスF（最高使用温度155℃）。

完全密閉型の真空エポキシ鋳造を採用しており、オイルフリー、難燃性、防爆性に優れ、油漏れや汚染の心配がありません。防火、環境、騒音に敏感な場所において、従来の油入変圧器の理想的な代替品となります。

II．主要技術パラメータ（カスタマイズ可能）

III．構造設計上の特徴

• 最適化されたコア

  高品質の冷間圧延高透磁率ケイ素鋼板（0.30～0.35mm）を採用し、45°の段差重ね継手によりヒステリシスと渦電流損失を低減しています。

  エポキシコーティングは、優れた耐湿性と防錆性を提供します。非磁性の結束バンドは、振動と騒音を軽減します。騒音は SCB9 より 3 ～ 5 dB(A) 低くなります。

• 改良された巻線技術

  高電圧巻線：無酸素銅導体。

  低圧巻線：高精度銅箔。ガラス繊維強化真空エポキシ鋳造、高緻密性、気泡や空隙なし。部分放電 ≤10pC。高い機械的強度と優れた短絡耐性を備え、長期使用においても亀裂や劣化が生じません。

• 温度制御と監視

  PT100センサー搭載の標準インテリジェント温度コントローラー：リアルタイム温度監視、過昇温警報、トリップ機能、自動ファン制御。

  SCADAおよび遠隔監視用のオプションのRS485/Modbusを搭載し、無人運転をサポートします。

• 筐体と保護

  冷間圧延鋼板製筐体、静電塗装仕上げ、耐腐食性。

  換気ルーバーにより、良好な放熱が確保されます。雨よけカバーと保護ネットをご用意しております。粉塵の多い環境、湿度の高い環境、または屋外環境向けのIP30/IP40規格準拠。メンテナンスのために簡単に分解できます。

• ターミナルとタップチェンジャー

  高品質の銅製高電圧端子、低接触抵抗。

  低圧端子には、配線や拡張を容易にするために銅製のバーが採用されています。シャットダウン時に信頼性の高い電圧調整を実現するオフサーキットタップチェンジャー。

IV．コア性能における優位性（SCB9との比較）

• より優れた省エネ

  無負荷損失はSCB9より10～15%低く、負荷損失は8～12%低い。

  1000kVAの変圧器（年間8000時間、負荷率70%）の場合、SCB9と比較して年間約500～800kWhの節約になります。都市部の送電網改修や、連続的な重負荷用途に最適です。

• 安全性と信頼性の向上

  オイルフリー構造により、火災、爆発、汚染のリスクを排除します。

  難燃性はFV0レベルに達し、自己消火性があり、有毒ガスは発生しません。オイルピットや防火区画のない地下室、病院、空港、工業団地などに直接設置できます。

• 耐候性・耐汚染性の向上

  完全密閉構造：防湿、防塵、結露防止、防汚。

  湿度100%、沿岸部の塩霧、深刻な大気汚染下でも安定した動作を実現。長期間停止した後でも、事前乾燥は不要です。

• 安定性と低騒音

  高い機械的強度、短絡および雷インパルスに対する優れた耐性。

  部分放電が少なく、絶縁が安定している。騒音レベル：50～60dB(A)。住宅地、学校、病院などに適しています。

• メンテナンス不要＆長寿命

  オイル交換や補充は不要です。定期的な埃の清掃と接続部の点検のみで済みます。

  クラスFの断熱材は劣化を遅らせます。耐用年数：通常の使用および点検条件下で20～30年。

• より幅広い適応性

  容量：30kVA～3150kVA。

  電圧、保護等級、冷却モードをカスタマイズ可能。屋内、屋外、湿度の高い環境、埃っぽい環境、沿岸環境に適しています。

V. 代表的な用途

• 電力網：35kV変電所、都市部・農村部の電力網改修、工業・鉱業向け降圧変電所

• 公共建築物：商業施設、オフィスビル、ホテル、地下鉄、空港、病院、学校

• 特殊産業：化学工業地帯、炭鉱、石油精製所、製薬工場、沿岸部の高湿度地域

• 環境保全上重要な地域：住宅地、学校、生態系保護区域

• 新エネルギー：小型・中型太陽光発電所、風力発電所配電所

VI. 設置、操作および保守

• インストール

  十分な耐荷重能力を備えた水平なコンクリート基礎。

  十分な換気が必要。気温差は15℃以下。換気のない密閉空間への設置は避けてください。タップ位置が正しいこと。端子がしっかり接続されていること。確実な接地（抵抗値≦4Ω）。

• 定期的なメンテナンス

  筐体、通気口、ファンフィルターは3ヶ月ごとに清掃してください。

  温度コントローラー、アラーム、ファンの機能を毎月点検してください。電気接続部と絶縁状態を6ヶ月ごとに点検してください。オイル交換などのメンテナンスは不要です。

• テスト

  試運転前試験：絶縁抵抗、絶縁抵抗比、接続グループ、直流抵抗、耐電圧。

  5年ごとの予防検査：絶縁性、誘電損失、部分放電。

• 障害処理

  過熱警報が発生した場合：負荷、換気、温度コントローラーを確認してください。

  トリップが発生した場合：再起動する前に、短絡、過負荷、または絶縁不良を解消してください。メンテナンス作業は資格を持った電気技師のみに許可されています。

• 保管と輸送

  乾燥した、換気された、清潔な倉庫に保管してください。

  保管中は 3 か月ごとに絶縁テストを行ってください。輸送中はしっかりと固定し、衝突、湿気、埃から保護します。

VII．選択とカスタマイズに関する提案

• 容量

  負荷率70～80％で選定し、将来の負荷増加に備えて10～20％の余裕を持たせる。

• 冷却モード

  屋内容量が630kVA以下で負荷が安定している場合のAN値。

  容量が630kVAを超える場合、負荷変動が大きい場合、または高温地域ではAF（自動周波数制御）が推奨されます。

• 保護等級

  IP20：清潔な屋内環境（オフィス、病院など）。

  IP30：粉塵の多い屋内（工場）向け。IP40: 屋外、雨天または粉塵の多い環境。

• オプション機能

  遠隔監視用のRS485。

  低温環境に対応するための耐寒構造と加熱装置。汚染度の高い地域向けの防汚巻線。
