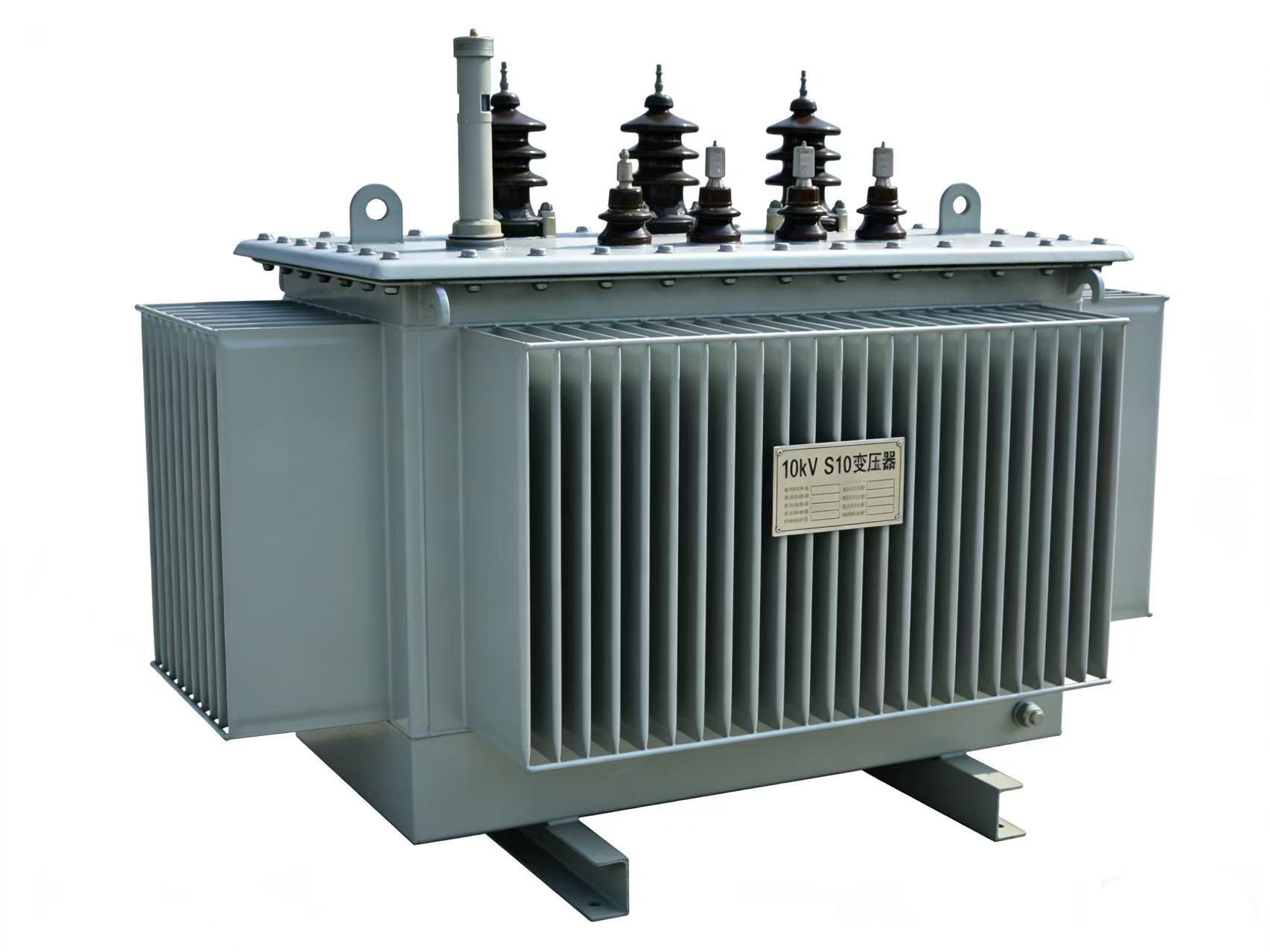

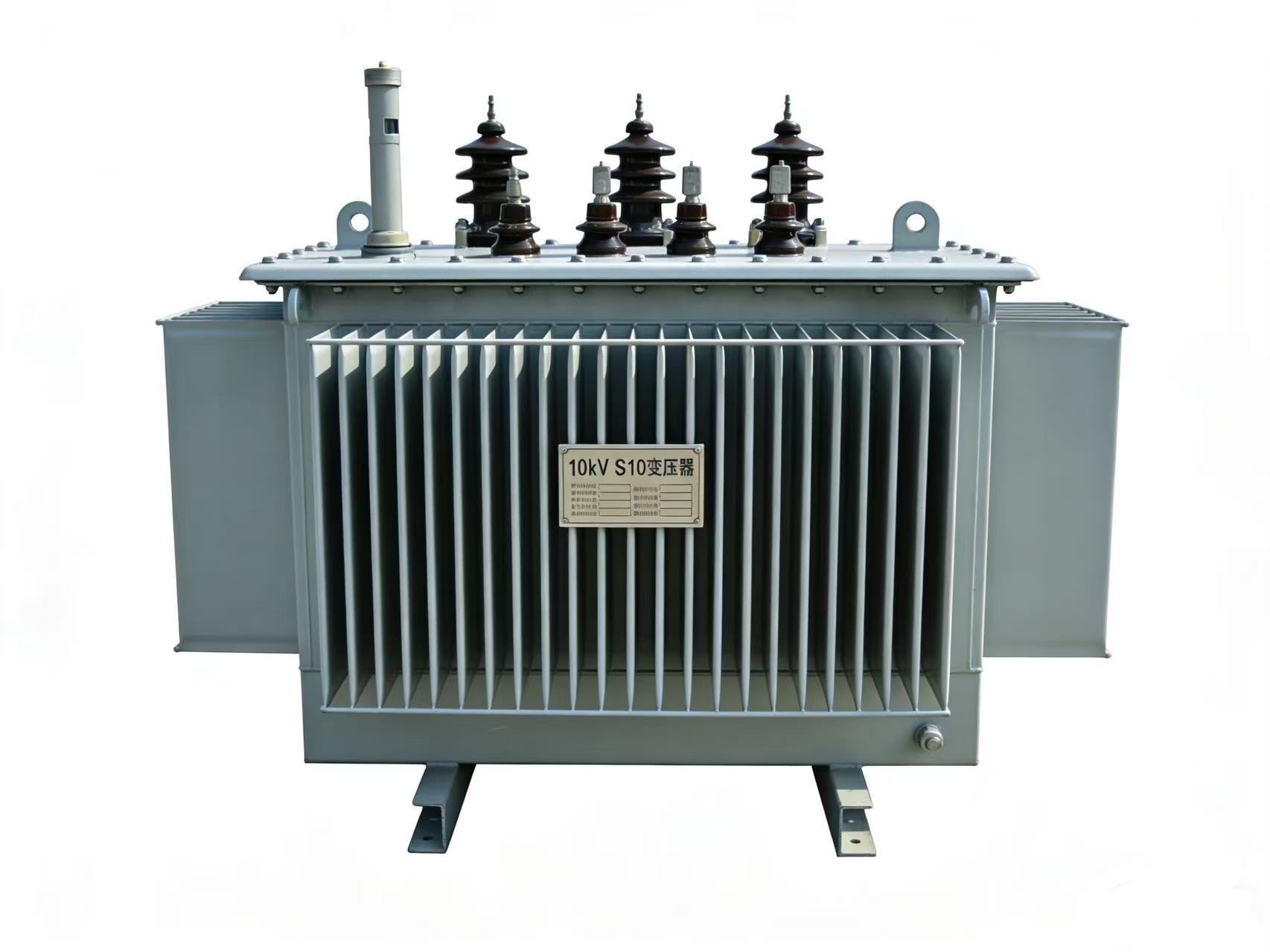

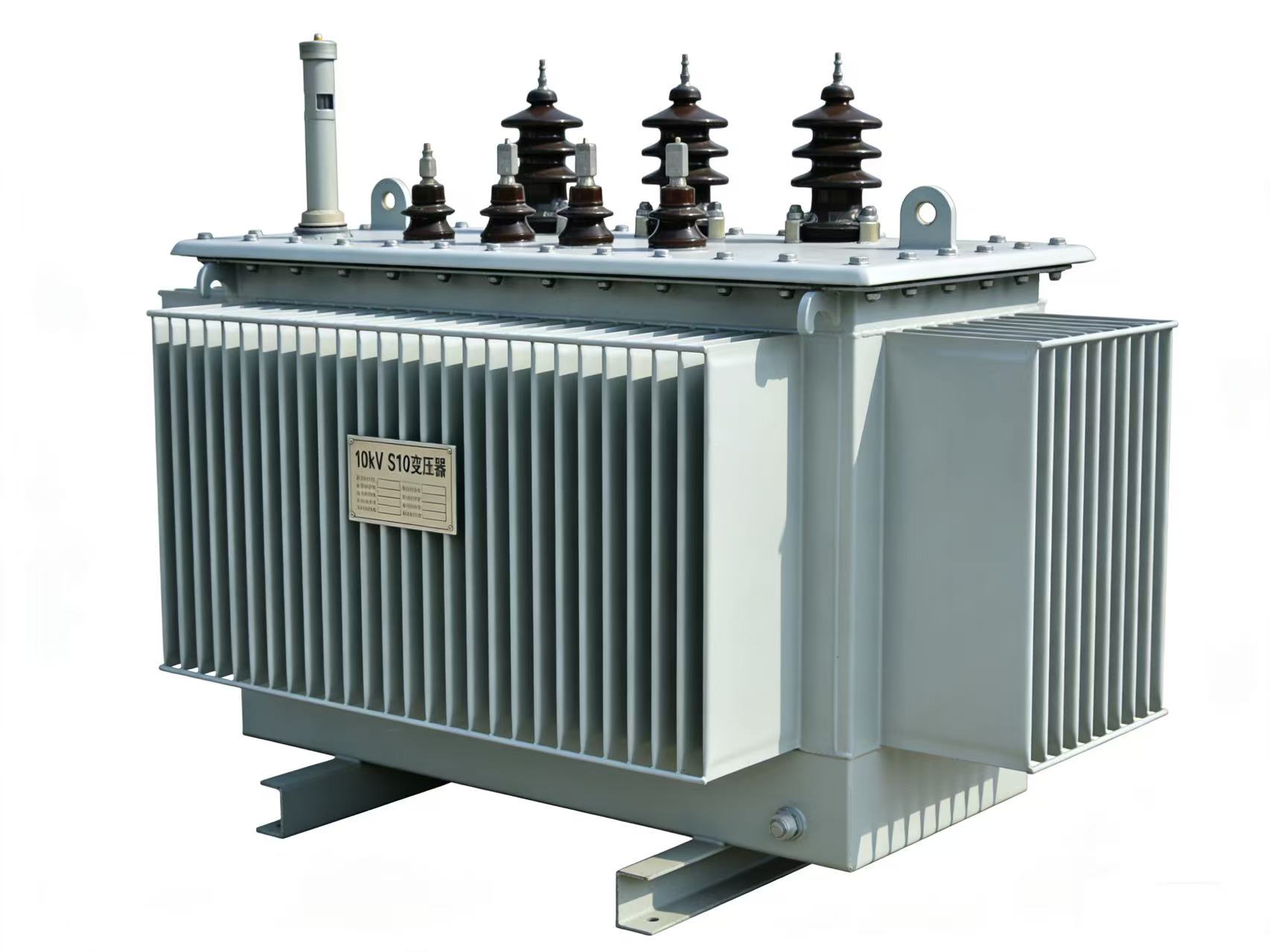

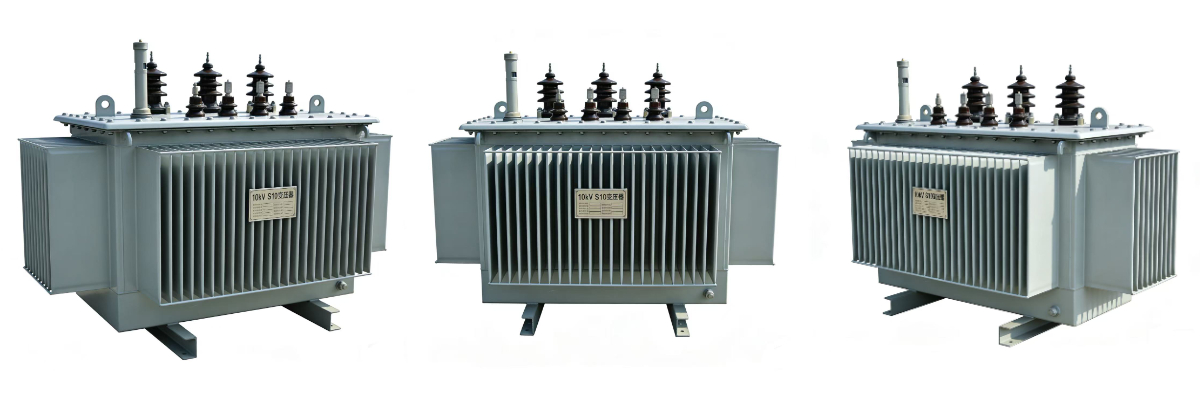

省エネ型三相油入変圧器

1.製品概要

10kV S10シリーズ油入配電変圧器は、国家認証を受けた省エネモデルであり、S9シリーズを凌駕し、S11シリーズに匹敵する性能を誇ります。都市部・農村部の電力網、産業施設、公共施設向けの主要な省エネソリューションとして、高品質の冷間圧延珪素鋼板と高導電性無酸素銅導体を用いた完全密閉設計を採用しています。この構造により、エネルギー損失の低減、騒音の最小化、卓越した信頼性、そしてメンテナンスフリー運転を実現しています。本変圧器は10kVの電圧を0.4kVに確実に変換し、長期にわたり途切れることなく安全かつ効率的な電力供給を実現します。

2. コア技術仕様（カスタマイズ可能）

• 定格電圧：10kV±5%/0.4kV • 定格周波数：50Hz • 接続グループ：Dyn11 • 冷却方式：ONAN油浸式自己冷却 • 絶縁レベル：10kV級標準絶縁 • インピーダンス電圧：4% • 容量範囲：30kVA～2500kVA • 動作環境温度：-25℃～+40℃ • 保護方式：波形油タンク構造による完全密閉型

3．主な特徴

1. 優れたエネルギー効率　S10シリーズは、S9シリーズと比較して無負荷時および負荷時の損失が著しく低く、エネルギー効率が向上しています。長期運転により、消費電力を大幅に削減し、電気料金を抑えることができます。

完全密閉構造の波形オイルタンクを採用した、完全密閉型でメンテナンスフリーの設計です。変圧器油を空気から隔離し、酸化や吸湿を防ぎます。これにより、コアの持ち上げやオイル交換が不要となり、メンテナンス作業量を大幅に削減できます。

このコイルは堅牢な構造と高い機械的強度を備え、短絡耐性も優れています。そのため、安定した動作が保証され、電力系統の変動や負荷の増減にも対応できます。

低ノイズ、低損失のコアは、プレミアム高透磁率材料と最適化された積層技術を利用して、無負荷損失と動作ノイズを効果的に低減し、静かな動作が必要な環境に最適です。

安定した絶縁システム、合理的な放熱設計、耐高温性、耐老化性、低い総合的な動作故障率により、長寿命と高い信頼性を実現し、20年以上の耐用年数を誇ります。

コンパクトなサイズで設置が容易であり、最適化された構造設計、小さな外形寸法、適度な重量により、屋内配電室や屋外ボックス型変電所など、さまざまな設置環境に適しています。

アプリケーションシナリオ

1. 都市および農村電力網の新規建設およびアップグレード 都市住宅地、街路、農村電力網の10kV配電システムに適しており、省エネアップグレードの主要機器として機能します。

工業団地は、工場、鉱山、機械加工工場、化学プラント、建材企業などに安定した電力と照明を提供する。

商業施設や公共施設における配電は、ショッピングモール、オフィスビル、ホテル、学校、病院、官公庁などの場所に適用されます。

インフラ支援施設は、道路照明、水利、ポンプ場、鉄道輸送、通信基地局などへの電力供給に適しています。

ボックス型変電所およびプレハブ式変電所は、ボックス型変電所の主要構成要素として機能し、建設現場、工業団地、住宅地などの集中型電力供給シナリオで広く使用されている。
