昇圧トランスと降圧トランス
35kV油入変圧器製品の利点：
• エネルギー損失が少なく、効率が高いため、国家クラス I/II エネルギー効率基準を満たしており、消費電力を抑えた長期稼働が可能です。
・優れた放熱性と過負荷耐性を備え、高容量の連続負荷用途に最適です。
・信頼性の高い油絶縁による安定した絶縁性能と長寿命
・高い機械的強度と優れた短絡耐性により、安全な動作を確保
・高い信頼性、簡素化されたメンテナンス、低い故障率を備えた成熟した設計
・優れたコストパフォーマンス – 同等の容量でより低い乾式変圧器コストとより広い適用範囲を実現
・屋外設置、発電所、工業・鉱山施設、風力・太陽光発電設備のアップグレード、その他大容量設備に適しています。
1.製品紹介：

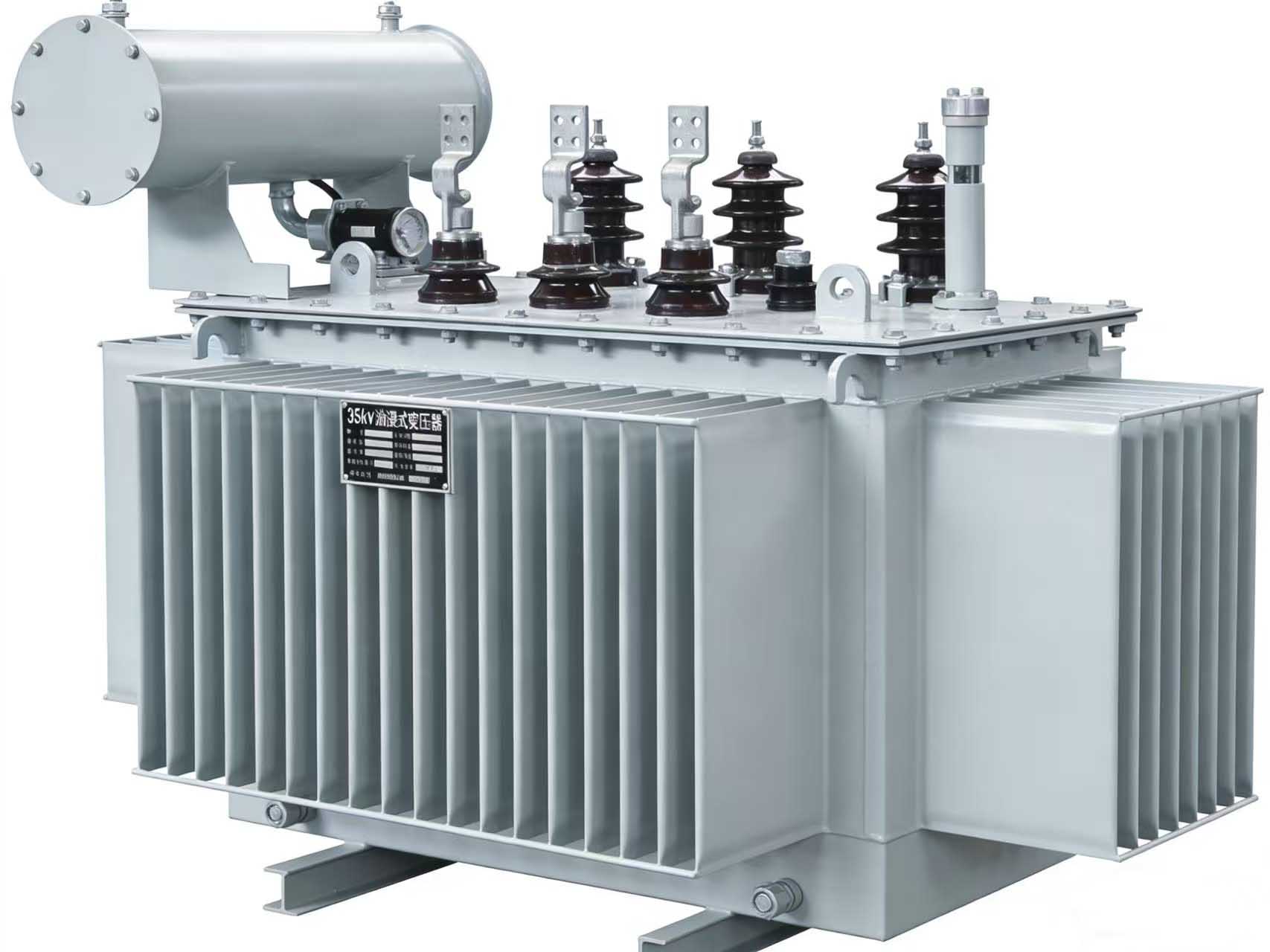

35kV級油入式変圧器は、35kV電圧系統における送配電の中核機器として機能します。電磁誘導の原理を利用して、35kVの高電圧を、ユーザーが必要とする10kVまたは0.4kVの低電圧に降圧します。この装置は、地域変電所、大規模工業団地、風力発電施設、太陽光発電所、水力発電プロジェクト、および産業・鉱業企業の重要電力供給システムなど、幅広い用途で導入されています。
本製品は、高品質の鉄心、高導電性の銅／アルミニウム導体、および高度な絶縁油を採用し、GB/T 6451やGB/T 1094などの国家規格に準拠して設計・製造されています。低エネルギー損失、低騒音、高信頼性、長寿命といった大きな利点を備えており、大規模な屋外電源供給用途に最適な機器です。特に、極めて高い連続電源安定性が求められるプロジェクトに適しています。![昇圧トランスと降圧トランス]( "昇圧トランスと降圧トランス")
2．主要技術パラメータ（カスタマイズ可能）| パラメータ | インジケータ---|--- | ---定格電圧 | 高電圧: 35kV (±3×2.5%/±5%)、低電圧: 10kV/0.4kV 定格容量 | 30kVA ～ 25,000kVA 定格周波数 | 50Hz 接続グループ | Dyn11 (最も一般的)/Yyn0 冷却方式 | ONAN (油浸自己冷却)/ONAF (油浸空冷)/OFAF (強制油循環空冷) 電圧調整 | 無負荷調整 (円筒形/ディスク型)、負荷調整 (カスタマイズ可能) 絶縁レベル | 雷サージ: 185kV、商用周波数誘導: 95kV 短絡インピーダンス | 4% ～ 17.5% (容量クラスに合わせて調整) 動作ノイズ | 55dB～80dB（機器から1mの距離で測定）動作環境｜高度1000m以下、周囲温度-30℃～+40℃（特殊地域向けにカスタマイズ可能）
3. 主な特徴
1. 低損失：高度なシーム技術を採用した高品質の方向性珪素鋼コアを使用することで、無負荷損失を国家規格比で10～30%削減しています。コイルには、低負荷損失を実現するために高品質の無酸素銅棒／高伝導性アルミニウム棒を使用しており、中国のA級エネルギー効率基準に完全に準拠しています。これにより、年間運転電力コストを極めて低く抑え、総合的な投資収益率を高めることができます。
短絡耐性と高い機械的強度：コイルには、特殊な乾燥処理を施した新素材の紙絶縁材またはエポキシガラス繊維引き抜き線が採用されています。鉄心は貫通型ねじ締め構造を採用し、堅牢な安定性と突発的な短絡サージに対する優れた耐性を確保しています。この設計により、コイルの変形や焼損事故を効果的に防止し、30年以上にわたる機器の安全な動作を保証します。
優れた放熱性と高い過負荷耐性：波形オイルタンクまたは管状ラジエーターを備えた完全密閉構造により、広い放熱面積と優れた冷却性能を実現しています。オイル浸漬型絶縁材は、優れた断熱性と熱伝導性を発揮し、短時間の過負荷にも十分対応できるため、負荷変動の大きい産業用途に最適です。
完全密閉・メンテナンスフリー設計：耐油性ゴム製ガスケットを備えた一体型シーリング構造を採用し、タンクの完全密閉を実現。オイル漏れや浸透を効果的に防止します。通常の運転条件下では、メンテナンスは最小限で済み、定期的なオイル交換やろ過が不要なため、メンテナンスコストを極めて低く抑えることができます。
強化された保護性能：屋外オイルタンクの表面は、溶融亜鉛めっき処理後、耐腐食性、紫外線保護、防水性を高めるためにスプレーコーティングが施されています。包括的な油面計、ガスリレー、温度監視装置を備え、運転状況が明確に表示されるため、屋外変電所、太陽光発電・風力発電の昇圧ステーションなどの過酷な環境にも適しています。
低騒音・環境配慮型：鉄心構造の最適化、吸音パッドの採用、高度なコイル巻線技術の導入により、運転騒音を大幅に低減し、環境基準を満たしています。そのため、都市部や住宅地など、音響環境への配慮が求められる電力供給プロジェクトに最適です。
4. アプリケーションシナリオ1. 大規模な産業およびエネルギー基盤 • コアアプリケーション: 製鉄所、製油所、化学プラント、大規模製錬施設。
・需要とのマッチング：高い生産能力、高い信頼性、そして長い耐用年数により、中断のない連続生産を保証します。新エネルギー発電所 • 主な用途：風力発電所、太陽光発電所、水力発電所、バイオマス発電所。
・需要マッチング機能：昇圧変圧器として機能し、低電圧の電気エネルギーを35kVに昇圧して系統連系を可能にします。優れた耐干渉性と耐候性を備えています。都市電力網および地域変電所 • 主な用途: 35kV地域変電所、大規模都市複合施設、オフィスビル群、高速鉄道駅。
• 需要マッチング：地域の中核的な電力供給拠点として、低損失かつ低ノイズレベルでの安定した電力配分が、中核的な要件となります。インフラおよび鉱業／産業の中核用途：鉄道の牽引駅、空港、港湾、鉱山、遠隔地の石油・ガスパイプライン用ポンプ場。
• 需要への適合：風砂や極寒に耐えうる安定した屋外稼働を実現し、遠隔地や大規模インフラへの長期的な電力供給を確保します。農村電力網と都市農村建設 • 主な用途: 農村電力網のアップグレード、郡レベルの中央変電所、大規模な郷鎮工業地帯。
・需要マッチング：高い費用対効果と低いメンテナンスコストを実現し、大規模エリアの送電需要を満たすことができる。
